Interfata Audio Audient ID22

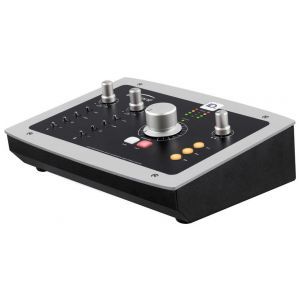

Audient iD22 - interfata audio prin USB și sistem de control monitorizare de înaltă performanță, în format desktop, transformă softul DAW într-un sistem de înregistrare performant, prin conectarea directă a microfoanelor, computer-ului și monitoarelor.

Conține 2 preamplificatoare de microfon clasice de tip hybrid console-grade, de clasă A. Ambele intrări au atenuare pentru a putea folosi semnale de intrare puternice, alimentare phantom power pentru microfoane de tip condenser, filtru trece sus pentru eliminarea frecvențelor joase nedorite, și un inversor de polaritate pentru a putea alinia în fază intrările. Canalul 2, oferă o intrare D.I. discrete JFET, pentru chitare, sintetizatoare și alte instrumente. Posibilitate de extindere a numărului de intrări / ieșiri prin conectorii care suportă ADAT și SPDIF. Oferă tehnologie de conversie AD-DA Burr Brown. De asemeni oferă control al monitoarelor prin funcțiile mono, polaritate, dim, cut, speaker switching, talkback & cue mix monitoring, prin potențiometrele incorporate în configurație de consolă de mixaj. Are 2 insert point-uri complet balansate, și insert return. 3 potențiometre cărora li se poate atribui orice funcție, butoane de potențiometre din aluminiu solid, și controale DIM și CUT dedicate. Construcție metalică solidă.

Specificații tehnice:

Cerințe MAC: orice Apple Mac care rulează Mac OS X 10.8.5 sau mai nou
Cerințe Windows:

PC sau Laptop mai nou de 2006, cu Intel Core 2 la 1.6 GHz, sau echivalent AMD
1 GB main memory
Windows 7 (32 bit)
Windows 7 x64 (64 bit)
Windows 8 (32 bit)
Windows 8 x64 (64 bit)

Intrări:

Gain>

Microfon: -10 la +60 dB (-10dB Pad)
Line Level: -20 to +40 dB (-10 dB Pad)
D.I.:-16 to +54 dB (-10 dB Pad)

Phantom Power: 48 V +/-4 V at 10 mA/canal
EIN:
CMRR: >80 dB at 1 kHz
Semnal maxim de intrare:

Mic:+22 dBu (+32 dBu cu Pad)
DI: +16 dBu (tipic), +22dBu

Impedanța de intrare:

Mic: > 3kOhm balansat
Linie: >10 kOhm balansat
D.I.: 1 MOhm nebalansat

Răspuns în frecvență:

Mic/Linie: +/-0.5 dB, 10 la 100,000 Hz
D.I.: +/-0.5 dB, 10 la 50,000 Hz

Crosstalk:
THD+N:

Mic: 0.0015% (-96 dBu)
D.I.: <0.03% (-70 dBu)

Raport semnal / zgomot:

Mic: 96 dB
D.I.: 93 dB

Filtru trece sus: -3 dB la 100 Hz, de ordin 2 (12 dB/Octavă)
Conectori XLR/Jack: Pin 2 (Hot), Pin 3 (Cold) și Pin 1 (Shield)
Conector jack 1/4": TIP (Hot), RING (Cold) și SLEEVE (Shield)
Insert:

Nivel maxim de ieșire: +22dBu
Impedanța de ieșire:
Conector jack de 1/4": Tip (Hot), Ring (Cold), și Sleeve (Shield)

Alimentare:

12V DC prin alimentator extern > 1.5 A
alimentare +48VDC, +/-15VDC și linii de voltaj scăzut pentru procesare digitală și convertoare

Convertoare A/D - D/A:

Maximum:

A/D: +18 dBu
D/A: +18 dBu

Referință:

A/D: 0 dBFS = +18 dBu
D/A: 0 dBFS = +18 dBu

Impedanță:

A/D: >10 kOhm balansat
D/A: < 100 ohm balansat

Răspuns în frecvență:

A/D: ± 0.5 dB la 10 Hz la Fs/2
D/A: +/-0.5 dB 5 Hz la Fs/2

Crosstalk:

A/D: -100 dBu la 1 kHz și 10 kHz
D/A:-110 dBu at 1 kHz and 10kHz

THD+N:

A/D la -1 dBFS (1 kHz): <0.002% (-94dB)
A/D la -6 dBFS (1 kHz): <0.0015% (-97dB)
D/A: <0.0008% (-101 dB)

Gama dinamică:

A/D: 117 dB un-weighted, 120 dB A-weighted
D/A: 110 dB un-weighted, 114dB A-weighted

Conector jack: TIP (Hot), RING (Cold) și SLEEVE (Shield)

Căști:

Nivel maxim de ieșire: +18 dBu

La 30 ohmi: +8 dBu

THD+N: 0.0032%, 2.75 Vpk
Putere: 250mW sau Pavg 125mW

La 60 ohmi: +11dBu

THD+N: 0.0022%
Putere: 4.3Vpk, 300mW sau Pavg 150mW

La 600 ohms: +17.2 dBu

THD+N: 0.0013%
Putere: 7.94Vpk, 105mW sau Pavg 52.5mW

Nivel de referință: 0 BFS = +18 dBu
Impedanța de ieșire:
Răspuns în frecvență: +/-0.5dB 5Hz la Fs/2
Crosstalk: -110 dBu la 1 kHz și 10 kHz
THD + N: <0.0008% (-101dB)
Gama dinamică:

110 dB un-weighted
114 dB A-weighted

Conectorul jack: TIP (Left), RING (Right) și SLEEVE (Shield)

Intrări/ieșiri audio digitale:

Intrări/ieșiri:

8-canale ADAT: 44.1 la 48 kHz
4-canale ADAT: 88.2 la 96 kHz SMUX
STEREO S/PDIF / TOSLINK 44.1 la 96 kHz (Stereo)

USB:

canale de intrare: 10 (2 analogice, 8 digitale)
canale de ieșire: 14 (6 analogice, 8 digitale)

DSP: latența de mixer:

44.1 kHz: 1.43 ms
48.0 kHz: 1.31 ms
88.2 kHz: 0.719 ms
96.0 kHz: 0.656 ms

Dimensiuni: 22.7 x 18.1 x 8.8 cm
