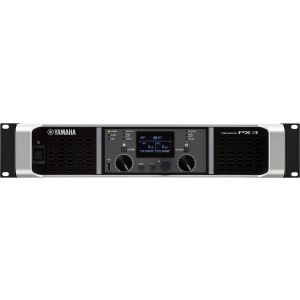

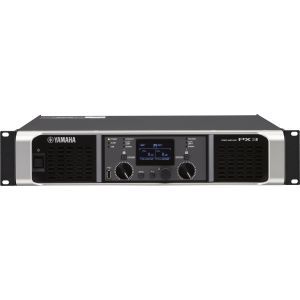

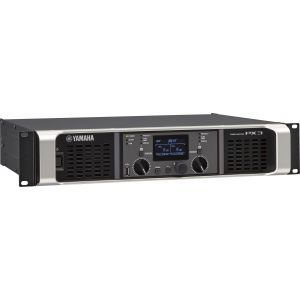

Amplificator Yamaha PX3

Yamaha PX3 - amplificator digital de putere, ce combină procesarea inteligentă cu puterea mare de ieșire de 300W x 2 la 8Ω / 500W x 2 la 4Ω. Clasa de amplificare D, cu LSI custom, PEQ flexibil incorporat, crossover, filtre, delay și funcții de limiter. Oferă preseturi de boxe pentru o performață optimă a difuzoarelor, funcții DSP, procesare de tip D-contour.

Specificații tehnice:

Putere de ieșire: 1kHz Non-clip 20msec Burst ambele canale utilizate:

8Ω - 300W x 2
4Ω - 500W x 2
2Ω - 300W x 2
8Ω/în mod Power Boost - 600W x 1
4Ω/în mod Power Boost - 1000W x 1

Rata de semplare internă a frecvențelor: 48kHz
Convertoare A/D D/A: 24-bit liniar, 128 ori peste semplare
Distorsiune armonică totală: 0.1% (1kHz, 10W), 0.3% (1kHz, la jumătate de putere)
Răspuns în frecvență: ±1.0dB (1W, 8Ω, 20Hz la 20kHz)
Raport semnal/zgomot: 100dB (A-weighted, 8Ω, Gain setting = +14dBu)
Crosstalk: mai mic de -60dB (jumătate de putere, 8Ω, 1kHz, Vol max de intrare 150Ω shunt)
Gain de voltaj/Sensibilitate:

8Ω la Volum maxim: 32.0dB/+4.1dB (Gain setting: 32dB), 26.0dB/+10.1dBu (Gain setting: 26dB), 32.1dB/+4dBu (Gain setting: +4dBu), 22.1dB/+14dBu (Gain setting: +14dBu)
8Ω la Volum maxim/în mod Power Boost: 35.0dB/+4.1dB (Gain setting: 32dB), 29.0dB/+10.1dB (Gain setting: 26dB), 35.1dB/+4dB (Gain setting: +4dB), 25.1dB/+14dB (Gain setting: +14dB)

Voltaj maxim de intrare: +24dB
Impedanța de intrare: 20kΩ (balansat), 10kΩ (nebalansat)

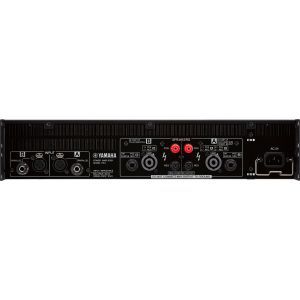

Conectori de intrare/ieșire:

Ieșire pentru boxe: Neutrik speakON NL4 x2, Binding post x2 perechi, 1/4" jack (TS) x2
Intrare linie: XLR-3-31 x2, 1/4" jack stereo (TRS) x2
Altele: port USB 2.0 Standard-A (mamă) pentru salvare/încărcare de update-uri de preseturi de difuzor, update de Firmware cu memorie USB; conector de alimentare AC x1

IndicatorI: POWER x1 (Verde), ALERT x1 (Roșu), USB x1 (Verde), PROTECT x2 (Roșu), CLIP/LIMIT x2 (Roșu), SIGNAL x2 (Verde); Indicatorii beneficiază și de funcția Auto LED off.
Procesoare:

Însumare de intrare; D-CONTOUR(FOH/MAIN, MONITOR, OFF); Delay(0 - 74msec); HPF/LPF(frecvență de cutoff 20Hz~20kHz cu control al polarității); procesoare de difuzor (PEQ ci 6 benzi + Limiter + Delay)

Latență: 1.5 msec (Intrare analogică la difuzoare)
Preseturi: 8 preseturi de amplificator de user (preseturi de fabrică): preseturi pentru boxe pasive Yamaha)
Circuite de protecție:

Protecție la încărcare:

POWER switch on/off: Output mute;
Protecție de voltaj de ieșire: limitare la supra voltaj, configurabil de utilizator, de W și presetul pentru difuzoare;
DC-fault: oprirea alimentării (nu se repornește automat)

Protecții ale amplificatorului:

Termic: limiter de ieșire (repornit automat) → Output mute (repornit automat);
Supra curent: Output mute (repornit automat);
Supra voltaj: Output limiter (repornit automat);
Limitator de putere integrat: Output limiter (repornit automat)

Protecții ale alimentării

Termic: Output limiter (repornit automat) → decuplarea alimentării;
Supra voltaj: decuplarea alimentării;
Supra curent: decuplarea alimentării

Clasa de amplificare: Clasă D, circuit de ieșire balansat (BTL)
Răcire:ventilator cu răcire variabilă în 16 trepte x 2, circuit de aer din față în spate
Cerințe de alimentare: 220V-240V 50Hz/60Hz
Consum de putere: 160W (1/8 din puterea maximă, 4Ω, Pink noise pe toate canalele), 55W (4Ω, Idling)
Dimensiuni (WxHxD): 480 x 88 x 388mm
Greutate: 6.9 kg
Accessorii: USB cover, manualul utilizatorului, fișa tehnică, cablu de alimentare AC (2.0m) x 1
Temperatura optimă de utilizare: 0°C la +40°C

Specificații Yamaha PX3
